製品情報
1. 概要

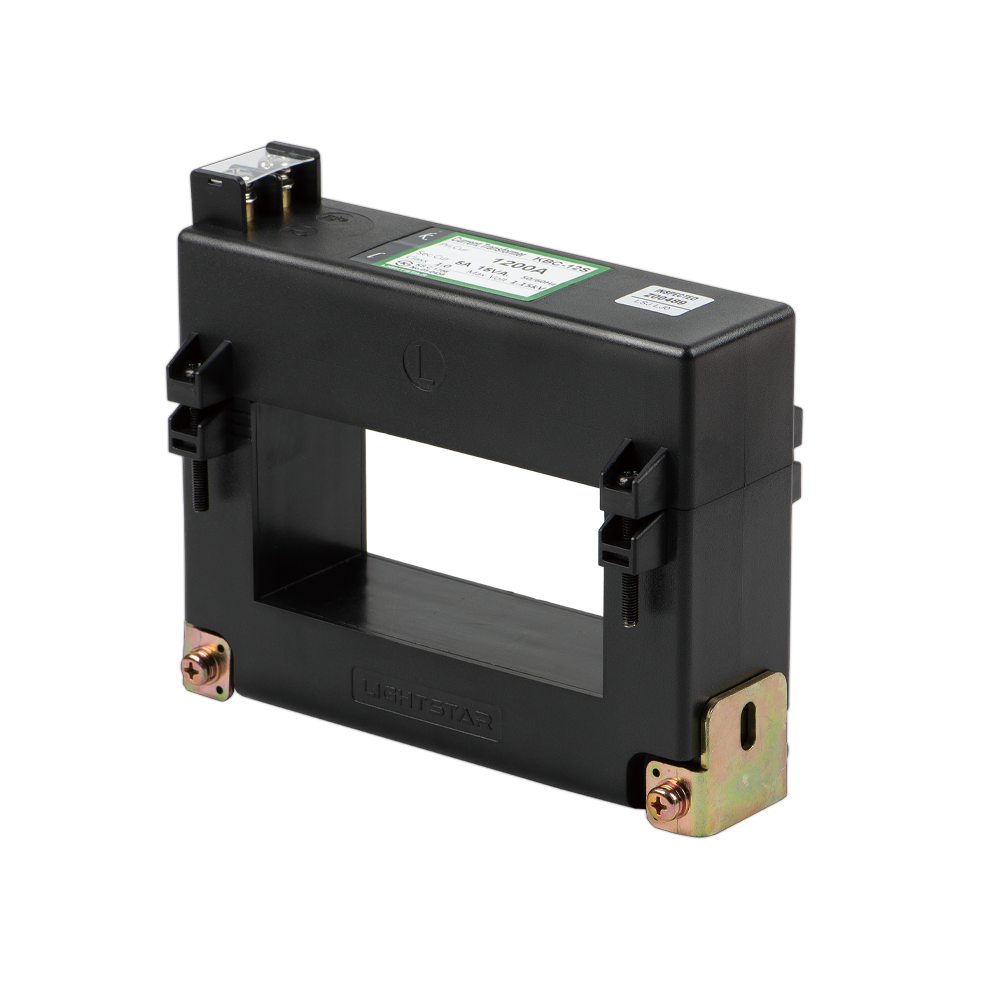

変流器(CT)は、計器または継電器とあわせて使用される機器。
大きな電流を小さな電流に変換する役割を持つ。

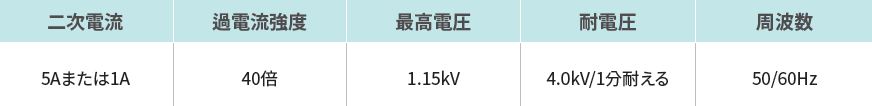

2. 製品情報及び仕様
| 形名 | 用度 | 形名 | 用度 | |||||||||||||||||||||||||||||||||||||||||||||
| KBC-05(S) |
計器用・継電器用(S) | KBC-12(S) |
計器用・継電器用(S) | |||||||||||||||||||||||||||||||||||||||||||||
| 過電流強度(倍) | 最高電圧(kV) | 耐電圧(kV) | 周波数(Hz) | 角窓(mm) | 質量(g) | 過電流強度(倍) | 最高電圧(kV) | 耐電圧(kV) | 周波数(Hz) | 角窓(mm) | 質量(g) | |||||||||||||||||||||||||||||||||||||
| 40 | 1.2 | 4/1分 | 50/60両用 | 61X41 | 1500 | 40 | 1.2 | 4/1分 | 50/60両用 | 105X50 | 1600 | |||||||||||||||||||||||||||||||||||||
| 計器用 | 継電器用(S) | 計器用 | 継電器用(S) | |||||||||||||||||||||||||||||||||||||||||||||
| 一次電流(A) | 二次電流(A) | 負担(VA) | 階級(級) | 一次電流(A) | 二次電流(A) | 負担(VA) | 階級(級) | 一次電流(A) | 二次電流(A) | 負担(VA) | 階級(級) | 一次電流(A) | 二次電流(A) | 負担(VA) | 階級(級) | |||||||||||||||||||||||||||||||||
| 400 | 5 | 5 | 1.0 | 500 | 5 | 5 | 5P5 | 400 | 5 | 5 | 1.0 | 600 | 5 | 5 | 5P5 | |||||||||||||||||||||||||||||||||
| 500 | 600 | 500 | 750 | |||||||||||||||||||||||||||||||||||||||||||||
| 600 | 15 | 750 | 600 | 800 | ||||||||||||||||||||||||||||||||||||||||||||
| 750 | 800 | 750 | 15 | 1000 | ||||||||||||||||||||||||||||||||||||||||||||
| 800 | 1000 | 800 | 1200 | |||||||||||||||||||||||||||||||||||||||||||||
| 1000 | 1200 | 1000 | 1500 | |||||||||||||||||||||||||||||||||||||||||||||
| 1200 | 40 | 1500 | 1200 | 40 | 2000 | |||||||||||||||||||||||||||||||||||||||||||
| 1500 | 2000 | 1500 | 2500 | |||||||||||||||||||||||||||||||||||||||||||||
| 2000 | 2500 | 2000 | 3000 | |||||||||||||||||||||||||||||||||||||||||||||
| 2500 | 3000 | 2500 | 4000 | |||||||||||||||||||||||||||||||||||||||||||||
| 3000 | 4000 | 3000 | ||||||||||||||||||||||||||||||||||||||||||||||
| 4000 | 4000 | |||||||||||||||||||||||||||||||||||||||||||||||

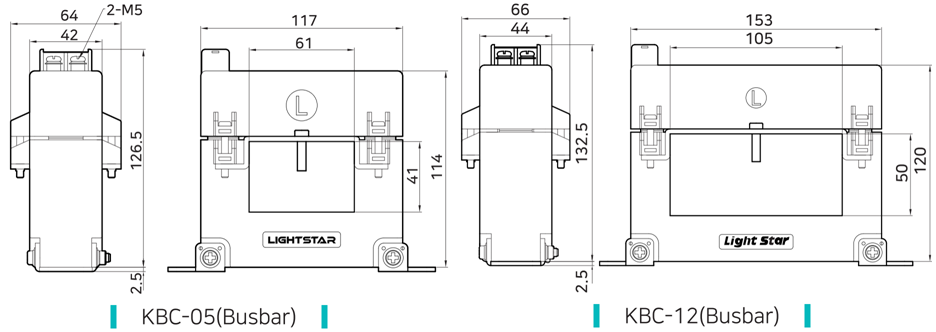

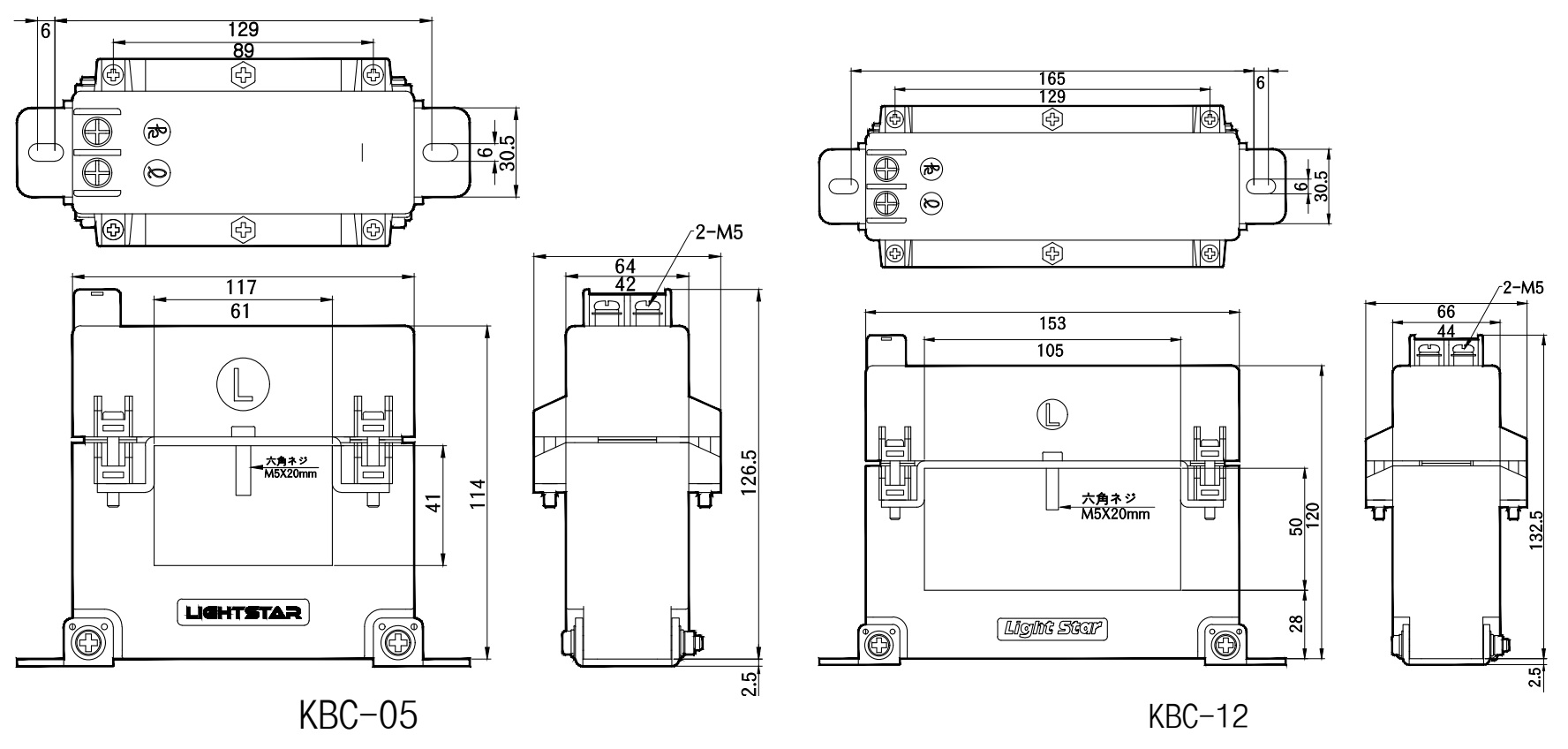

3. 外形図
4. 注文方法
1) タイプ選択：形名及び回路を表示
2) 仕様選択：CT比、負担、階級等を表示
3) 仕様以外の注文の際は"購買する"を選択後、"特異事項"に直接仕様をご記載ください。
5. お問い合わせ
お問合せのページに内容を記載してください。又は下記の電話番号にてお問い合わせください。
TEL : +82-070-5126-2041
